螺桿空壓機工作原理是什么?下面文章中為大家整理了一些螺桿式空壓機原理動畫，保證你一看就明白。螺桿式空氣壓縮機屬容積式壓縮機，是通過工作容積的逐漸減少達到氣體壓縮的目的。
螺桿式空壓機工作原理如下：
螺桿式空氣壓縮機的工作容積是由一對相互平行放置且相互嚙合的轉子的齒槽與包容這一對轉子的機殼所組成。在機器運轉時二轉子的齒互相插入對方齒槽，且隨著轉子的旋轉插入對方齒槽的齒向排氣端移動，使被對方齒所封閉的容積逐步縮小，壓力逐漸提高，直至達到所要求的壓力時，此齒槽方與排氣口相通，實現了排氣。
一個齒槽被與之相嚙合的對方齒插入后，形成了二個被齒隔開的空間，靠近吸氣端的齒槽為吸氣容積，與排氣端相近的為壓縮氣體的容積。隨著壓縮機的運轉，插入齒槽的對方轉子的齒向排氣端移動，使吸氣容積不斷擴大，壓縮氣體的容積不斷縮小，從而實現了在每個齒槽的吸氣壓縮過程，當壓縮氣體在齒槽中氣體壓力達到所要求的排氣壓力時，這齒槽正好與排氣孔口相通，開始了排氣過程。被對方轉子的齒將齒槽分成的吸氣容積和壓縮容積的變化是周而復始的，就這樣使壓縮機能連續(xù)的吸氣、壓縮和排氣。

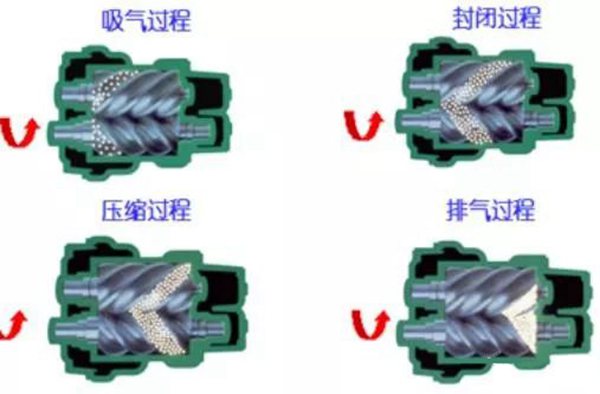

螺桿式空壓機原理動畫過程如下圖：

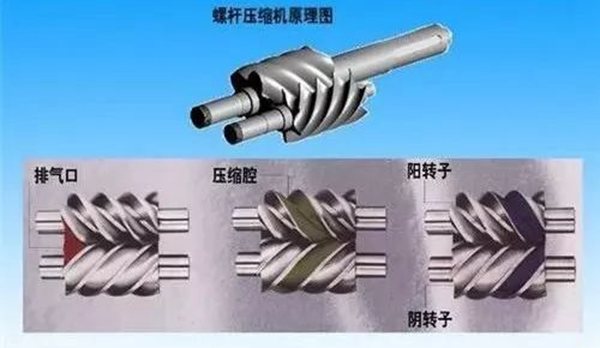

在壓縮機的機體中，平行地配置著一對相互嚙合的螺旋形轉子。
通常把節(jié)圓外具有凸齒的轉子，稱為陽轉子或陽螺桿。把節(jié)圓內具有凹齒的轉子，稱為陰轉子或陰轉子。一般陽轉子與原動機連接，由陽轉子帶動陰轉子轉動。轉子上的最后一對軸承實現軸向定位，并承受壓縮機中的軸向力。轉子兩端的圓柱滾子軸承使轉子實現徑向定位，并承受壓縮機中的徑向力。
在壓縮機機體的兩端，分別開設一定形狀和大小的孔口。一個供吸氣用，稱為進氣口。另一個供排氣用，稱作排氣口。
